一．產品介紹：

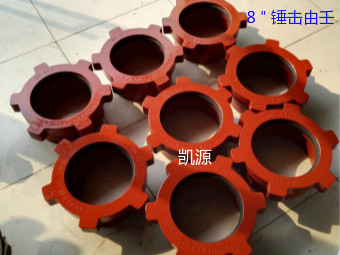

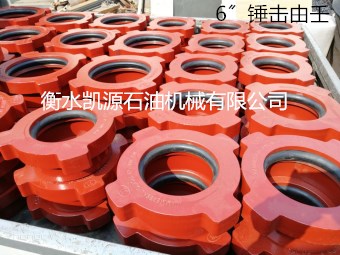

衡水凱源石油機械有限公司生產的錘擊由壬廣泛用于大通徑、中低壓、錯位大.拆卸頻繁的管路連接。管路對中要求低，錯位大不影響管線的連接和密封，完美實現了快速安裝與拆卸的特殊要求。尤其適用于石油鉆井液固控系統中泥漿罐之間的快速連接與拆卸，使用方便，連接快捷對于減輕工人的勞動強度，縮短建井周期，具有十分重大的意義。連接管線可采用玻璃管,或兩端帶接頭的膠管,玻璃鋼管耐腐蝕,質輕易搬運,膠管可彎曲,適用于現場管線錯位安裝 。

二．技術參數：

    1. 工作介質：鉆井液（泥漿、油、清水等酸堿介質）。

     2.介質溫度：0℃~90℃

     3.環境溫度：-29℃~50℃

     4.介質壓力：0.6Mpa

三．產品特點：

1、安裝對中要求低，實現不對中快速安裝和密封。

2、密封可靠，不泄露。

3、正旋梯形螺母即抱緊中心管，實現快速聯接和密封。

4、逆旋轉梯形螺母即放松中心管，實現快速拆卸。

5、安裝拆卸只需一把手錘。

6、適應性強，維護簡便。

四．產品安裝：

1、錘擊由壬的梯形公接頭與容器或泥漿出口孔相焊接，或?qū)⑻菪喂宇^焊接于相應直徑的鋼管端口上。

2、將中心管兩端依次穿入由壬螺母、壓環、密封圈，并將中心管穿入梯形公接頭內，分別將兩端的密封圈，壓環推入梯形公接頭內，錘擊由壬螺母凸起，即可靠密封聯接。

氣胎由壬廣泛用于低壓力，大通徑，錯位大，需要經常拆卸的管線連接。尤其適用于行業鉆井固控制系統中泥漿罐之間所有的低壓力，大口徑的管線連接?，F(xiàn)場每次安裝后各泥漿罐之間的相對位置都不一樣，錯位變化很大。由于氣胎由壬的優越性能，錯位大亦不影響它對管線的連接和密封。從而滿足了現場快速安裝和拆卸的特殊要求。對于減輕工人體力勞動、縮短建井周期，具有十分重要的意義。
一·

1.產品結構：鋼殼.氣胎。
2.工作介質：鉆井液（泥漿、油、清水等酸堿介質）。
3.最大密封壓力（管線內流體壓力）：0.4Mpa.
4.放氣后氣胎復原時間：1-3秒

連接管線可采用玻璃管,或兩端帶接頭的膠管,玻璃鋼管耐腐蝕,質輕易搬運,膠管可彎曲,適用于現場管線錯位安裝

二·氣胎由壬參數：
氣胎充氣壓力：0.4-0.8mpa
工作介質：清水，鉆井液（含油、酸、堿）
工作介質溫度：0℃~70℃
工作環境溫度：-45℃~50℃
最大密封壓力（管線內流體壓力）：0.4mpa
放氣后氣胎復原時間：1~3秒
三·產品結構 工作原理

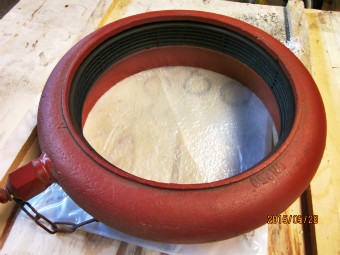

氣胎由壬由環形氣胎（簡稱氣胎）和鋼殼總成（簡稱鋼殼）組成。氣胎上設有與汽車通用的氣嘴，供充氣和放氣用。鋼殼上設有氣嘴伸出孔和氣嘴護帽。護帽用小鐵鏈與鋼殼相連，防止丟失。使用時將鋼殼焊在容器或管線上，氣胎裝在鋼殼內，鋼管伸入氣胎內。氣胎充氣后抱緊鋼管實現連接和密封，放氣后氣胎復原，便可伸出鋼管。從而實現管線的快速連接和拆卸。
四·特點
1:適應性強
管線兩端錯位不影響快速連接和密封。
2:連接拆卸快速方便
氣胎充氣后即可抱緊鋼管，實現連接和密封；氣胎放氣后，即可拆卸鋼管
3：不需螺栓，螺母和搬手等工具就可進行管線的安裝和拆卸。
